WASHERS

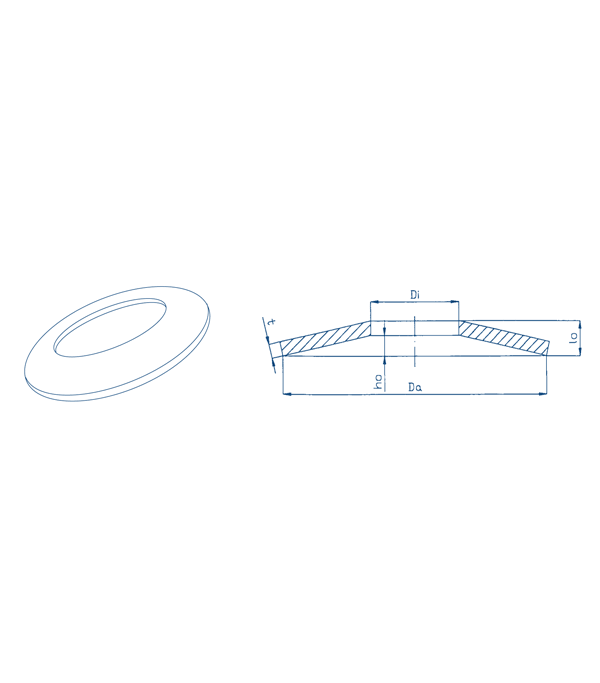

DIN 2093 B
Ref. | Exterior diameter | Tolerance (exterior diameter) | Interior diameter | Tolerance (interior diameter) |
---|---|---|---|---|
D2093B008 | 8 | -0.15 | 4.20 | 0.12 |
D2093B010 | 10 | -0.15 | 5.20 | 0.12 |
D2093B012,5 | 12.50 | -0.18 | 6.20 | 0.15 |
D2093B014 | 14 | -0.18 | 7.20 | 0.15 |
D2093B016 | 16 | -0.18 | 8.20 | 0.15 |
D2093B018 | 18 | -0.18 | 9.20 | 0.15 |
D2093B020 | 20 | -0.21 | 10.20 | 0.18 |
D2093B022,5 | 22.50 | -0.21 | 11.20 | 0.18 |
D2093B025 | 25 | -0.21 | 12.20 | 0.18 |
D2093B028 | 28 | -0.21 | 14.20 | 0.18 |
D2093B031,5 | 31.50 | -0.25 | 16.30 | 0.18 |
D2093B035,5 | 35.50 | -0.25 | 18.30 | 0.21 |
D2093B040 | 40 | -0.25 | 20.40 | 0.21 |
D2093B045 | 45 | -0.25 | 22.40 | 0.21 |
D2093B050 | 50 | -0.30 | 25.40 | 0.21 |
D2093B056 | 56 | -0.30 | 28.50 | 0.21 |
D2093B063 | 63 | -0.30 | 31 | 0.25 |
D2093B071 | 71 | -0.30 | 36 | 0.25 |
D2093B080 | 80 | -0.35 | 41 | 0.25 |
D2093B090 | 90 | -0.35 | 46 | 0.25 |
D2093B100 | 100 | -0.35 | 51 | 0.30 |
D2093B112 | 112 | -0.35 | 57 | 0.30 |
D2093B125 | 125 | -0.40 | 64 | 0.30 |
